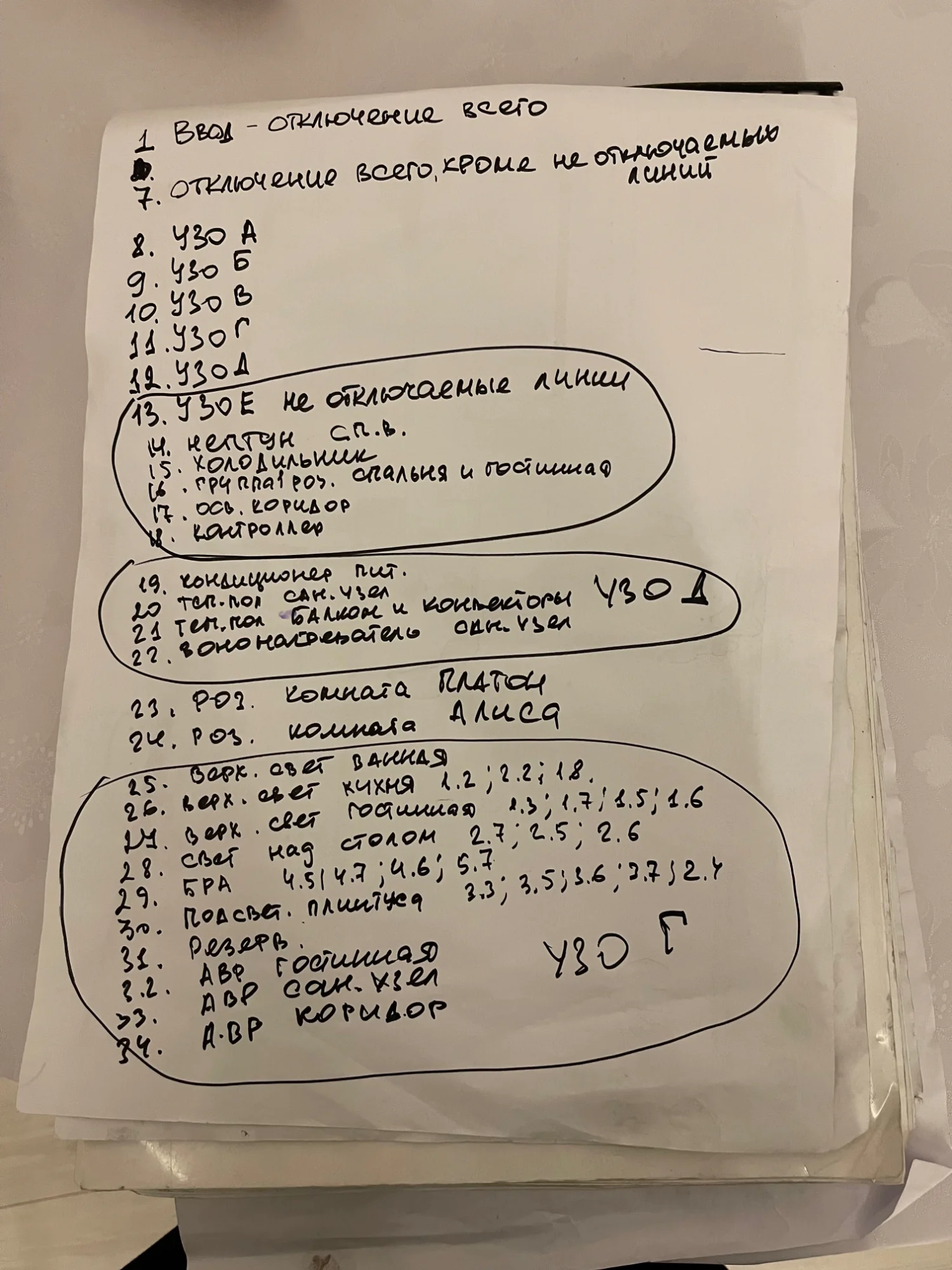

Схема электрощита

Главные выключатели
1
Ввод — отключение всего
7
Отключение всего, кроме неотключаемых линий
УЗО
8
УЗО А
9
УЗО Б
10
УЗО В
11
УЗО Г
12
УЗО Д
Неотключаемые линии — УЗО Е
13
УЗО Е — неотключаемые линии
14
Нептун СП.В.
15
Холодильник
16
Группа розеток спальня и гостиная
17
Освещение коридор
18
Контроллер
Тёплые полы и климат — УЗО Д
19
Кондиционер питание
20
Тёплый пол сан.узел
21
Тёплый пол балкон и конвекторы
22
Водонагреватель общ.узел
Розетки комнат
23
Розетки комната Платон
24
Розетки комната Алиса
35
Розетки группа 1 Платон
36
Розетки группа 1 Алиса
Освещение — УЗО Г
25
Верхний свет ванная
26
Верхний свет кухня
точки: 1.2, 2.2, 1.8
27
Верхний свет гостиная
точки: 1.3, 1.7, 3.5, 4.6
28
Свет над столом
точки: 2.7, 2.5, 2.6
29
БРА
точки: 4.5, 4.7, 4.6, 5.7
30
Подсветка плинтуса
точки: 3.3, 3.5, 3.6, 2.7, 2.7
31
Резерв
32
АВР гостиная
33
АВР сан.узел
34
АВР коридор
Розетки — УЗО А
38
Розетки группа 2 спальня
39
Розетки группа 3 спальня
40
Розетки группа 2 гостиная
41
Розетки фартук кухня
42
Розетки фартук отд. + вентилятор
43
Домофон
44
Розетки коридор
Санузел — УЗО Б
45
Розетки сан.узел + полотенцесушитель
46
Стиральная машина
Варочная плита (отдельная линия)
37
Варочная плита
Кухонная техника — УЗО В
47
Измельчитель
48
СВЧ
49
Посудомоечная машина
50
Духовой шкаф

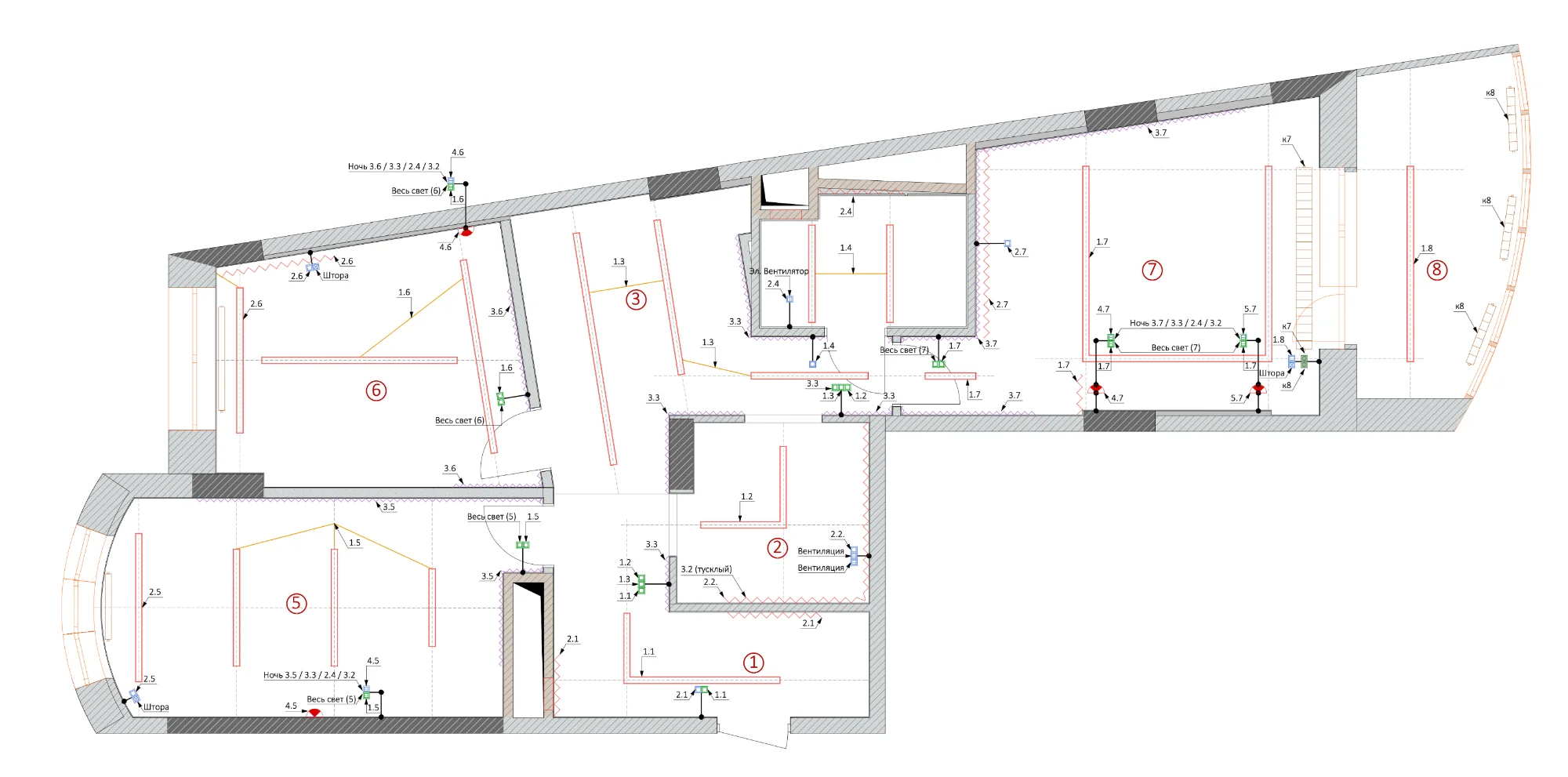

Схема освещения

Схема освещения
Линейный встраиваемый светодиодный светильник VS 8832
Настенный светильник (бра)
Эл. выпуск для подсветки
Выключатель одноклавишный (h=900мм)
Выключатель двухклавишный (h=900мм)
Переключатель проходной
Примечание: Все размеры уточняются по месту. Номера в кружках (①②③...) — номера помещений на плане.
